特材旋塞阀的密封原理 阀门与旋塞的密封机制解析

旋塞阀作为一种历史悠久且结构简单的阀门类型，在工业管道系统中扮演着重要的角色，尤其是在需要快速启闭、介质流向不受限制的场合。对于采用特殊材料（如钛合金、锆材、哈氏合金、双相钢等）制造的特材旋塞阀而言，其密封原理与常规材料旋塞阀既有共通之处，又因工况的特殊性（如强腐蚀、高温高压）而对密封性能提出了更为苛刻的要求。本文将聚焦特材旋塞阀，深入探讨其核心的密封原理。

一、旋塞阀的基本结构与分类

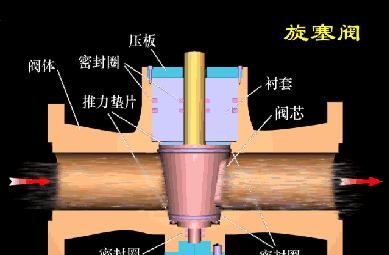

旋塞阀的核心部件是一个带孔的圆锥形或圆柱形旋塞（塞体），它绕自身轴线旋转，通过塞体上的通道与阀体通道的对齐或错开来实现启闭。根据密封面的形状，旋塞阀主要分为圆锥形旋塞阀和圆柱形旋塞阀。特材旋塞阀多采用圆锥形旋塞，因为圆锥面易于实现紧密配合，且通过轴向力可调节密封性能。

二、旋塞阀的密封原理

旋塞阀的密封本质上是依靠塞体与阀体密封面之间的紧密接触，阻断介质泄漏通道。其密封原理可细分为以下几个方面：

1. 表面接触与预紧力密封
圆锥形塞体与阀体锥孔之间通过精密加工，形成一对匹配的密封面。当塞体插入阀体后，通过压紧螺母或阀盖螺栓施加轴向力，使塞体与阀体锥面产生一定的过盈配合或紧密贴合。这种预紧力使密封面之间产生足够的接触压力，从而在静止状态下阻止介质通过。对于特材旋塞阀，预紧力的施加需要更为精确，因为特殊材料往往具有较高的硬度和较低的热膨胀系数，过大的预紧力可能导致密封面损伤。

2. 介质压力自密封作用
旋塞阀的密封还利用介质自身的压力进行自密封。以圆锥形旋塞为例，当介质从阀体一端进入时，压力作用在塞体上，产生的轴向分力会将塞体推向阀体锥孔的一侧，进一步增大密封面的接触压力。这种“压力自紧”效应可使密封比压随介质压力的升高而自动增加，从而提高密封可靠性。这对于高压特材旋塞阀尤为重要，因为特材阀门常用于高压腐蚀性介质，自密封作用可以有效补偿因材料刚性带来的预紧力不足。

3. 润滑与密封脂辅助
许多旋塞阀在密封面上设计有注脂孔或油槽，通过注入密封脂（润滑脂）来改善密封性能。密封脂不仅起到润滑作用，减少摩擦和磨损，还能填充密封面的微观凹凸，形成一道液体密封屏障，阻止介质通过。在一些特材旋塞阀中，为防止特殊介质与润滑脂发生反应，会采用与介质兼容的特种密封脂，或采用无脂密封结构（如衬里旋塞阀）。

4. 弹性密封元件的应用
对于密封要求极高或介质易渗透的场合，特材旋塞阀可采用带弹性密封元件（如聚四氟乙烯（PTFE）套筒、O型圈）的结构。这种设计通常在塞体或阀体上设置槽，嵌入弹性材料。当塞体旋转关闭时，弹性元件被压缩，产生额外的径向密封力，弥补金属密封面可能存在的微小间隙。聚四氟乙烯因其优异的耐腐蚀性和低摩擦系数，常与特材阀门搭配使用，但需注意其耐温限制。

5. 多重密封与失效保护
高端特材旋塞阀可能采用多重密封设计，例如主密封面采用金属硬密封，辅以软密封或注脂系统，形成冗余密封。这样即使主密封面有轻微磨损或损伤，辅助密封仍可维持阀门的基本密封功能，延长使用寿命。

三、影响特材旋塞阀密封性能的关键因素

1. 材料特性
特殊材料的热膨胀系数、硬度、耐腐蚀性等差异对密封配合影响显著。例如，钛合金与阀体材质不温度变化可能导致配合间隙变化，因此需要合理选择材料配对或采用弹性补偿 design。

2. 加工精度
锥面配合的精度直接决定密封效果。特材旋塞阀的密封面通常需要高精度磨削或研磨，达到严格的表面粗糙度和形位公差要求。

3. 操作扭矩与磨损
旋塞旋转时需要克服密封面的摩擦力。特材阀门可能因材料硬度高而需要较大的操作扭矩，长期操作会导致密封面磨损。因此，设计时需平衡密封性与操作灵活性，必要时采用表面硬化处理（如渗氮、堆焊硬质合金）。

4. 介质工况
腐蚀性介质可能侵蚀密封面，颗粒介质可能划伤密封表面而破坏密封。对于特材阀门，正确的材料选择及密封面保护措施（如过滤、冲洗）至关重要。

四、

特材旋塞阀的密封是一个综合机制，主要依靠圆锥（或圆柱）塞体与阀体密封面的精密配合、预紧力、介质压力自密封作用以及可能的辅助密封手段来实现。在特殊材料阀门的应用中，为确保密封可靠性，需充分考虑材料特性、加工精度和工况条件。通过合理的结构设计和材料配对，特材旋塞阀能够在苛刻环境下提供可靠的密封性能，满足工业领域对安全、环保的严格要求。
