轨道式旋塞阀(XZ43X、XZ543X)全面解析 结构、尺寸与应用

轨道式旋塞阀是一种高性能的工业阀门，广泛应用于石油、化工、天然气、冶金、电力等领域的流体控制系统中。其中，XZ43X和XZ543X是两个常见的型号系列，分别代表手动和蜗轮传动等操作方式。本文将深入介绍轨道式旋塞阀的结构、尺寸参数及其在管道系统中的作用。

一、轨道式旋塞阀概述

轨道式旋塞阀（Orbit Plug Valve）采用独特的轨道运动原理，使旋塞（塞体）在开启和关闭过程中先与阀座脱离，再进行旋转，从而大幅减少密封面的摩擦，延长阀门使用寿命。其名称中的“轨道”即指旋塞沿预定轨迹运动：旋转时抬起，到位后压下密封。这种设计结合了旋塞阀的快速启闭和球阀的零泄漏优势。

常见型号说明：

- XZ43X：手动轨道式旋塞阀，法兰连接，硬密封或软密封，适用于中低压工况。
- XZ543X：蜗轮传动轨道式旋塞阀，法兰连接，适用于较大口径或需要省力的场合。
（注：型号中的“X”代表旋塞阀，“Z”代表轨道式，“4”代表法兰连接，“3”代表结构形式，“X”代表密封材料为橡胶或PTFE等，具体参照厂家标准。）

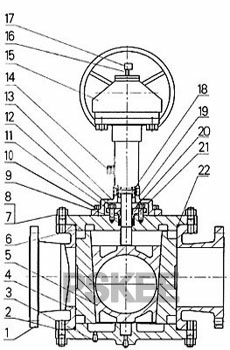

二、轨道式旋塞阀结构尺寸

轨道式旋塞阀的结构尺寸因压力等级、公称通径和连接标准而异。常见公称通径为DN15~DN600，压力等级为PN1.0~PN16.0MPa（或Class150~Class900）。以下以典型法兰连接轨道式旋塞阀为例，列出部分结构尺寸参数（单位：mm）：

| 公称通径DN | 结构长度L（法兰端面距） | 阀体直径D | 阀体高度H | 手轮直径W | 重量（kg） |
|------------|------------------------|-----------|-----------|-----------|------------|
| 50 | 230 | 165 | 320 | 250 | 28 |
| 80 | 310 | 200 | 420 | 300 | 55 |
| 100 | 350 | 235 | 470 | 350 | 78 |
| 150 | 480 | 300 | 620 | 450 | 135 |
| 200 | 600 | 375 | 780 | 550 | 245 |
| 250 | 730 | 450 | 920 | 650 | 370 |
| 300 | 850 | 520 | 1050 | 750 | 520 |

注意：以上数据仅供参考，实际尺寸需依据具体标准（如GB/T 12224、API 599等）和制造商图纸。结构长度通常按GB/T 12221或ANSI B16.10。设计时需考虑阀门安装、操作和维护空间。

三、轨道式旋塞阀的作用

1. 截断与接通介质：轨道式旋塞阀主要用于管道中截断或接通流体。其启闭迅速，只需旋转90°即可完成操作（配合轨道升降）。

1. 减少摩擦，延长寿命：由于旋塞在旋转时与阀座分离，密封面不受摩擦，因此密封件寿命长，适用于频繁操作。

1. 双向密封：多数轨道式旋塞阀具有双向密封能力，介质可从任意一侧流动，无需考虑方向。

1. 适用于苛刻工况：可处理含固体颗粒、浆料、高粘度介质，因为开启时通道畅通。

1. 防火与防静电：根据API 607/6FA标准，可设计防火结构；部分型号带防静电装置。

1. 调节与节流：部分轨道式旋塞阀可做调节用，但通常推荐用于开关。

典型应用：

• 油气管线：切断和切换流向。
• 化工反应釜：进料和出料控制。
• 制浆造纸：纸浆输送。
• 污水处理：污泥控制。

四、

轨道式旋塞阀XZ43X和XZ543X以独特的轨道运动设计，实现了低摩擦、长寿命和可靠密封。选型时，需根据工况压力、温度、介质和通径，参考制造商提供的结构尺寸表，确保正确安装和维护。作为阀门和旋塞家族中的高端产品，轨道式旋塞阀在工业自动化中扮演着重要角色。
